DRM-AD9835
CIRCUITO BÁSICO DE DRM Por: Tec. Sup. Javier Rod.
El Digital Radio Mondiale es un consorcio mundial creado con el fin de definir una única norma mundial de difusión digital en las bandas de radiodifusión en las que se utiliza modulación de amplitud (en lo sucesivo bandas AM) inferiores a 30 MHz. Sus miembros son radiodifusores, operadores de red, fabricantes de transmisores y receptores y otras industrias de componentes y de software, así como organizaciones de normalización y reglamentación.
¿Por qué la radio digital?
Hay una tendencia en todo el mundo hacia la adopción de la tecnología digital en radio y comunicaciones, especialmente para distribución y transmisión. La digitalización ofrece muchas ventajas sustanciales a los radiodifusores nacionales e internacionales y a los distribuidores de información. El establecimiento de la radio digital en las bandas AM actuales permitirá a los operadores proveer servicios que compitan con éxito tanto con los actuales como con otros futuros de alta calidad….
¿Como se realiza la decodificación?
La decodificación de señales DRM se realiza básicamente capturando la señal de IF de la última etapa de recepción del equipo de radio, generalmente de 10.7 Mhz para equipos de doble conversión, y 455 Khz para triple conversión. Esta señal deberá entonces ser aplicada a un convertidor, que transforma el IF anterior a otra señal de IF en el rango de 10 a 12 Khz. Esta nueva señal de IF, que está dentro del rango de señales auditivas, se aplicará entonces a la entrada de la tarjeta de sonido de un ordenador común y corriente. A partir de allí, el trabajo de decodificación lo realizará el software decodificador de DRM, que puede ser obtenido por internet, ya sea gratuitamente o de pago.
Al tajo y manos a la obra.

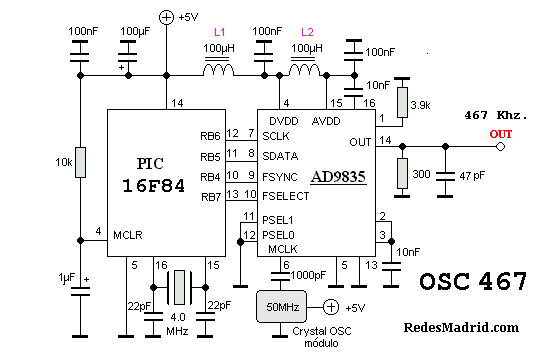

Aquí mostramos un circuito, que con el 16F84 y un AD9835 (el AD9835 se podrá adquirir en esta página por 6 euros) hacemos el oscilador para el DRM de 467 Khz. No encontraras en Internet un circuito como este, creo que sea único, como oscilador de 467 Khz. y para este propósito. Sencillo de realizar y fiable, a mi me funciona de película. El mayor trabajo fue crear el fichero HEX, para el PIC. Esta basado en las ideas originales de estas excelentes páginas.
http://hem.passagen.se/communication/dds.html
http://www.min.at/prinz/oe1rib/DDS/
Código hex, para el pic 16F84 y una frecuencia de 467 Khz. módulo oscilador de 50 Mhz.

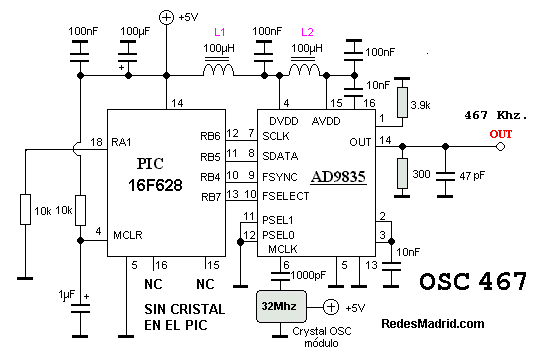

Mas información para un oscilador de 25 MHz, pica aqui COMPO-25.rar Mas información para un oscilador de 32 MHz, pica aqui COMPO-32.rar Se puede enviar el DDS, pic grabado, módulo oscilador(de 25 mhz) y cristal de 4 mhz, todo por 16 euros CON GASTOS INCLUIDOS A PENINSULA Y CANARIAS. PIDELO AQUI, por transferencia o Paypal. Se puede preparar para otras frecuencias, hasta un máximo de unos 20 MHz, desde varios ciclos, en saltos de 1Hz. Nuevo esquema para un 16F628 o 16F628A, sin cristal de 4 mhz externo, se modifica el codigo y se utiliza el oscilador interno de 4 mhz del pic
Si la patilla 18 , la RA1 se pone a positivo en vez de salir 467 KHz , saldran 443 Khz , asi tendremos los +12 y -12 Khz de los 455 Khz de las frecuencia intermedias.
Código hex, para el pic 16F628 y una frecuencia de 467 Khz y 443 Khz. módulo oscilador de 32 Mhz.

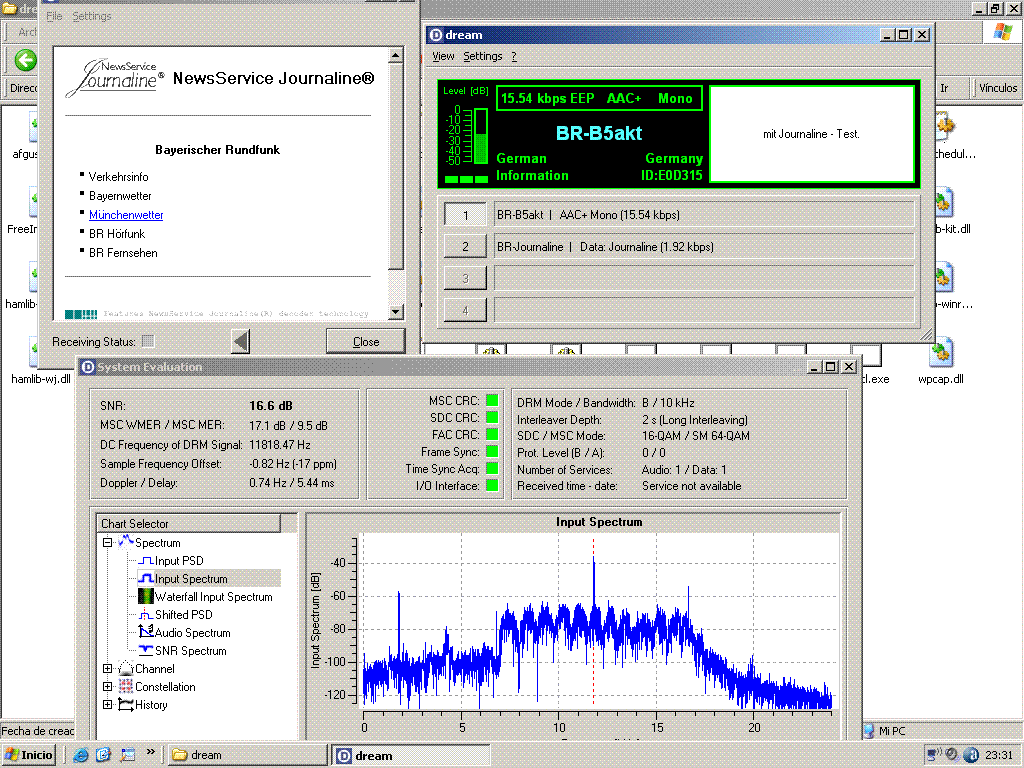

Aqui un link de emisoras que trasmiten en DRM http://www.drm.org/ Si tienes problemas para encontrar el software libre, mira en esta página: http://www.sat-schneider.de/DRM/DRM.htm En el apartado de For Free DREAM Aqui tienes otra http://agurk.dk/bjarke/Projects/DRM/DRM.htm Ejemplos de algunas emisoras recibidas, con este oscilador de 467 Khz.
Por favor pica en la publicidad, para poder seguir poniendo articulos de tu interes.

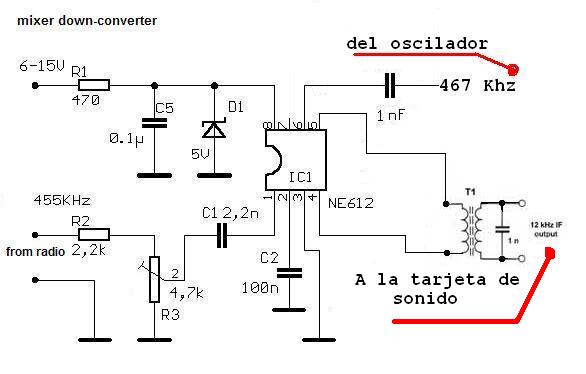

Montaje del mixer de 455 Khz a 12 Khz. Difrencia de 467-455=12. Se añade un filtro de 455 Khz a si como un bote sintonizado a 455 KHz.
