ANEMOMETRO
Aqu铆 se pone聽 informaci贸n de como hacer un lector聽 de velocidad para un anem贸metro. Nos mostrara la velocidad en una pantalla LCD y construido con un PIC 16F84.
Los datos se muestran en Km/h, la velocidad instant谩nea en la primera fila del LCD y la velocidad m谩xima en la segunda l铆nea del LCD.
Hay cuatro botones, para ajustar la unidad de control con las caracter铆sticas del anem贸metro.

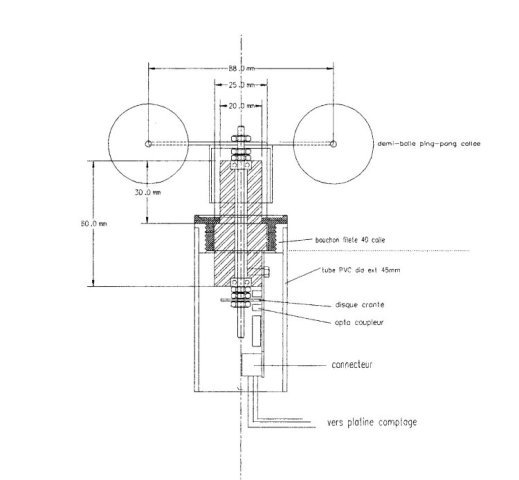

Restablecer a cero la velocidad m谩xima, modificar el factor de correcci贸n de ascenso/descenso de la velocidad del anem贸metro, para que la lectura sea id贸nea y lo mas ajustada al anem贸metro que nosotros construyamos. El factor de correcci贸n permite la calibraci贸n del dispositivo como ajuste para su fabricaci贸n o producci贸n (n煤mero de muescas en el disco codificador, di谩metro de copa, etc….).
La calibraci贸n (si no se dispone de medios profesionales mas exactos, puede hacer una comparaci贸n con el veloc铆metro del vehiculo, en un d铆a que no haga viento, si el acompa帽ante del conductor saca el anem贸metro por la ventana y si usted va a 50 Km., por hora, la pantalla del anem贸metro marcara 50 Km/h, y si no deber谩 corregir el factor de correcci贸n.

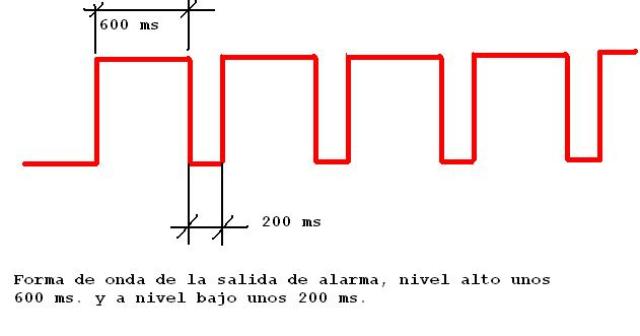

Y un cuarto bot贸n, para ajustar la velocidad de la alarma. O sea, cuando se sobrepasa una velocidad, anteriormente predefinida,聽 hay una salida en el PIC que se activara y desactivara, hasta que la reseteemos.
Los parametros de correcion y de alarma, en el pic quedan grabados en la memoria eeprom , asi al desconectar la alimentaci贸n , no se borran estos datos y permanezcan eternamente.
He estado mirando mucho por Internet y nunca encontraras 聽un circuito como este, 聽que adapta perfectamente a cualquier anem贸metro, y de echo este circuito y el hex solo lo encontraras aqui.
El c贸digo HEX del聽PIC (AQUI). Este聽PIC se puede enviar programado, ya con el codigo. Con idioma corregido a castellano, como se puede ver en las fotografias, ya que el HEX聽 expuesto, esta en Frances.
Inspirado en聽F1CTD, traducido y probado por EB1BDM, montado por Valentin de Valencia聽 y Rub茅n de Buenos Aires.

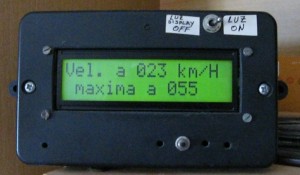

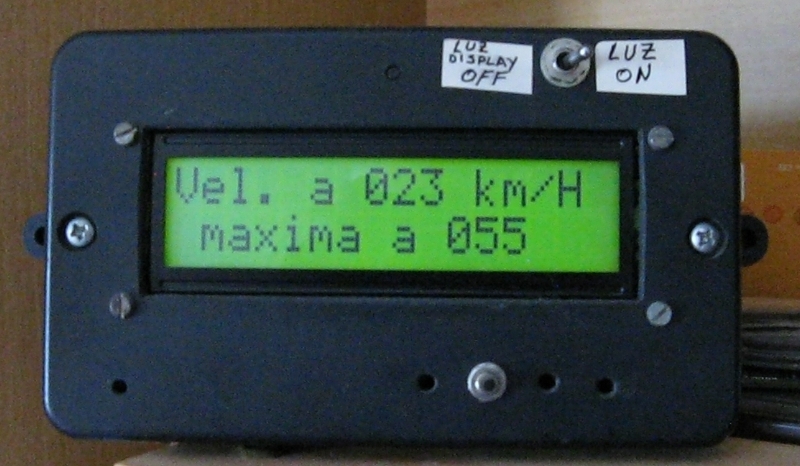

Anemometro de dos lineas de 16 caracteres.
anemometro

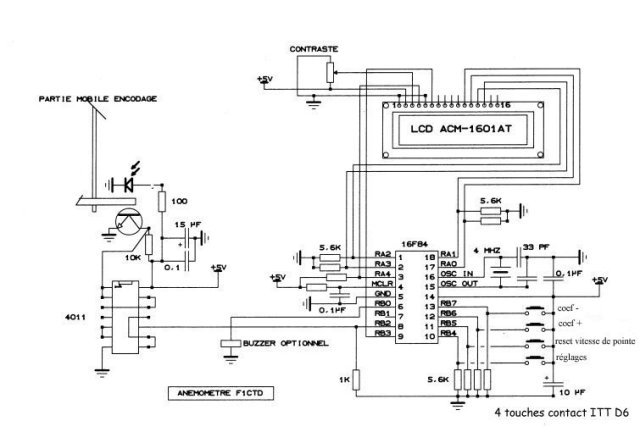

Mas informaci贸n de esquemas y PDF esquema aqui

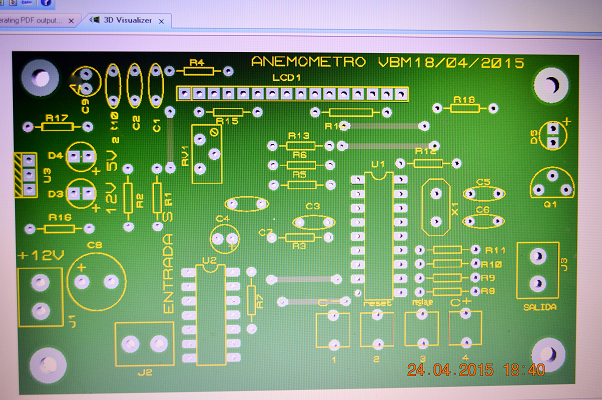

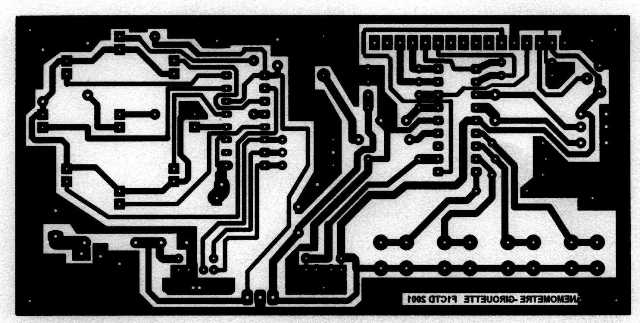

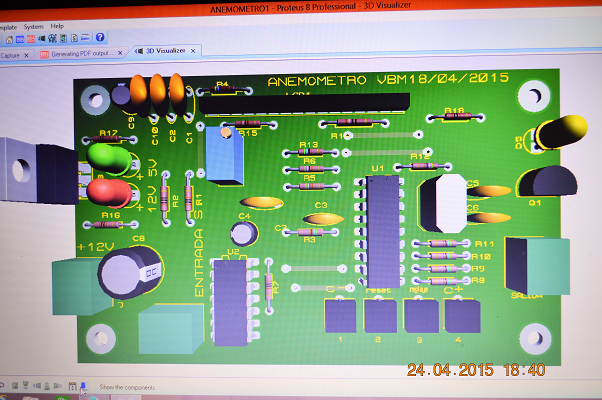

Mas informaci贸n de esquemas y PDF placa aqui

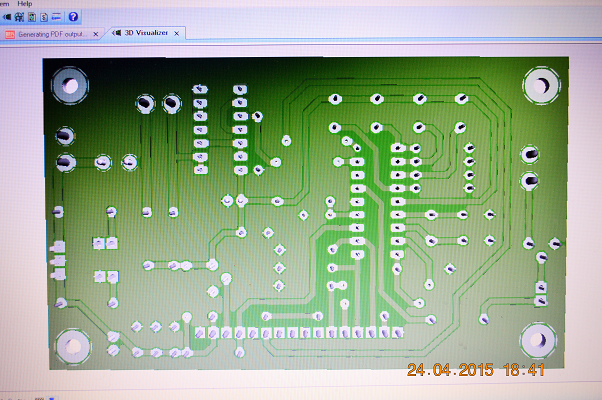

Mas informaci贸n de esquemas y PDF placa aqui

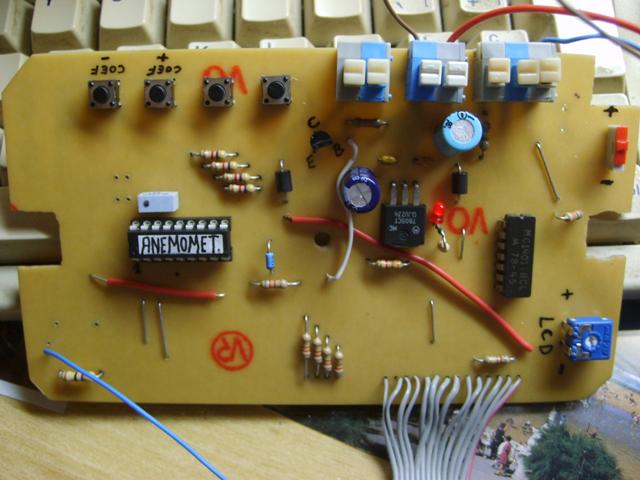

Mas informaci贸n de esquemas y foto-1聽 aqui
Mas informaci贸n de esquemas y foto-2 aqui
Mas informaci贸n de esquemas y foto-3 aqui
Gracias a la colaboraci贸n facilitada por Valentin Ballesteros M. de Valencia que envio en marzo del 2015.

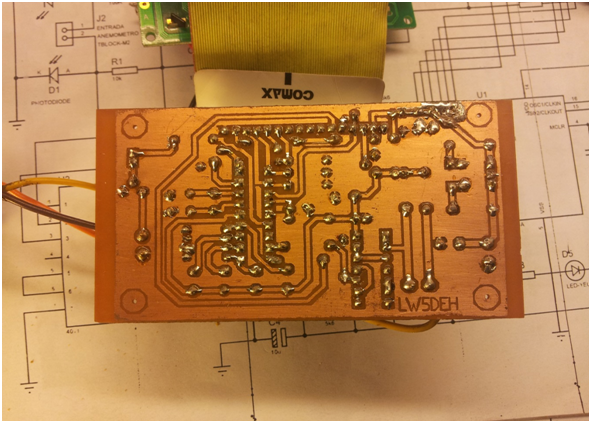

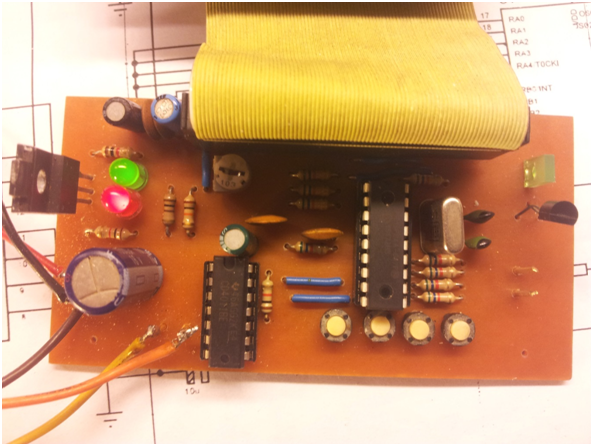

Tambi茅n el anem贸metro lo monto Rub茅n Salvador L. LW5DEH, de Argentina en junio 2017, que hizo la placa de Valentin Ballesteros聽 y pronto colgaremos fotos suyas.

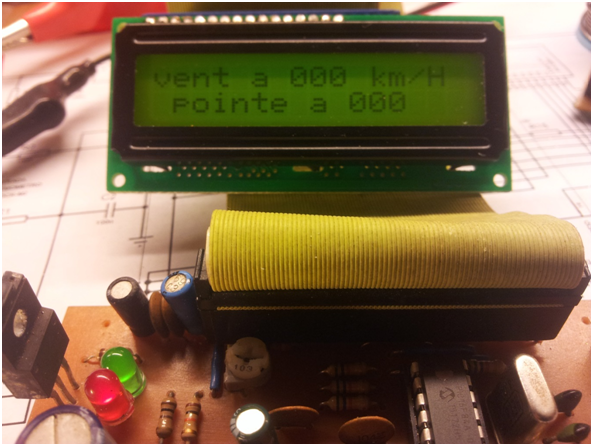

con el idioma en frances, que pronto pondremos en castellano.
